厚铜PCB生产中的钻孔工艺如何进行？
新闻资讯
发布时间：2024-02-21 17:37:11
883

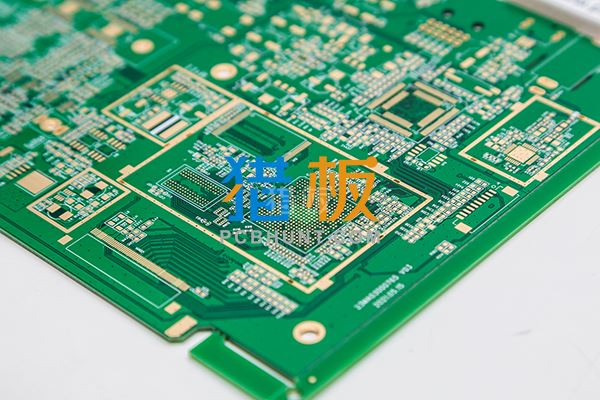

在现代电子设备中，厚铜PCB（印刷电路板）扮演着至关重要的角色。它们不仅为电子元件提供了支撑，还实现了电路之间的连接。然而，在生产厚铜PCB时，钻孔是一个关键环节。本文将为您介绍厚铜PCB生产中钻孔的科普知识。
钻孔是厚铜PCB生产中的一个重要环节，它涉及到在电路板上创建通孔或盲孔，以便实现不同层之间的电气连接。钻孔的质量直接影响到PCB的性能和可靠性。因此，了解钻孔工艺的原理和技术要点对于保证PCB质量至关重要。
1. 钻孔的原理
钻孔是通过物理或化学方法在材料上创建一个孔的过程。在厚铜PCB生产中，通常采用机械钻孔的方式?；底昕资抢酶咚傩淖晖范缘缏钒褰星邢?，从而形成孔的过程。钻头的材质、形状和转速都会影响钻孔的效果。
2. 钻孔的技术要点
为了保证钻孔质量，厚铜PCB生产中的钻孔工艺需要注意以下几个技术要点：
- 钻头选择：根据孔径大小、板厚和铜厚选择合适的钻头。一般来说，钻头直径越小，钻孔难度越大，需要使用更高质量的钻头。
- 钻孔顺序：为了保证孔壁光滑，通常采用分级钻孔的方式。先钻一个较小的孔，然后再逐渐扩大至所需孔径。这样可以减少钻头磨损，提高钻孔精度。
- 钻孔速度：钻孔速度对钻孔质量有很大影响。速度过快可能导致孔壁粗糙、钻头损坏等问题；速度过慢则会影响生产效率。因此，需要根据实际情况选择合适的钻孔速度。
- 钻孔温度：钻孔过程中产生的热量会影响钻头寿命和孔壁质量。为了降低温度，可以采用润滑剂或冷却液进行冷却。
- 钻孔深度控制：为了保证孔深一致，需要采用自动进给装置来控制钻头进给速度和深度。此外，还可以通过测量设备对孔深进行检测和调整。
3. 钻孔后处理
钻孔完成后，还需要进行一系列后处理工作以保证孔壁质量和电气性能：
- 去毛刺：钻孔后孔壁上会产生毛刺，需要通过化学或机械方法去除毛刺以提高孔壁光滑度；
- 电镀：为了提高导电性和抗氧化能力，通?；嵩诳妆谏隙埔徊憬鹗簦ㄈ缤?；
- 清洗：去除残留的化学物质和杂质，以确?？妆谇褰喽?。
在厚铜PCB生产中，钻孔是一个关键环节。了解钻孔的原理和技术要点对于保证PCB质量至关重要。同时，随着科技的发展和创新，未来可能会出现更先进的钻孔技术以满足更高的性能要求。
