AD中是如何实现PCB?？楦从?
新闻资讯
发布时间：2020-12-30 10:34:34
2491

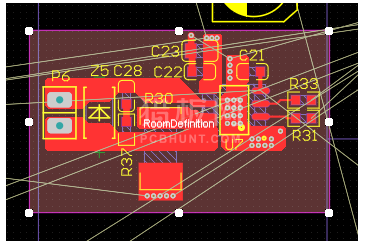

在画图的时候如果遇到PCB中有多个?？樵硗际且荒Ｒ谎氖焙?，我们便会想能不能偷点懒，只画一个?？椋?/span>其他的直接复用一下呢？答案是可以的。接下来介绍AD中是如何实现这一操作的。 1、选择要复用的源模块，快捷键D(设计)-M(ROOM)-T(从选中的器件创建矩形ROOM),创建ROOM，将ROOM拉大，把所有要复用的元素包含在内。

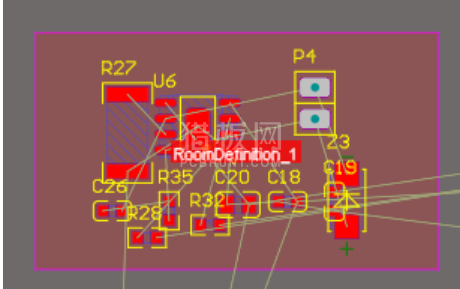

2、同样的方法将待复用的?？橐泊唇≧OOM。
3、从窗口右下角Panels中打开PCB List，选中源?？樗性骷Ｑ≈泻驪CB List显示如下，将上面参数修改为可编辑（如1,2步所示）。通过点击Designator那一列将元件按照一定的顺序排序（后面4会用到），然后将Channel Offset的参数选中复制。
4、再选中待复用的?？槟诘脑凑盏?步的顺序排序，粘贴刚刚复制的Channel Offset参数。
5、开始复用。使用快捷键D-M-C(拷贝ROOM格式)，这时候鼠标光标变成绿色，先点击源?？镽OOM，再点击待复用?？镽OOM?；岬鋈缦露曰翱?，将各项参数按照下图进行选择

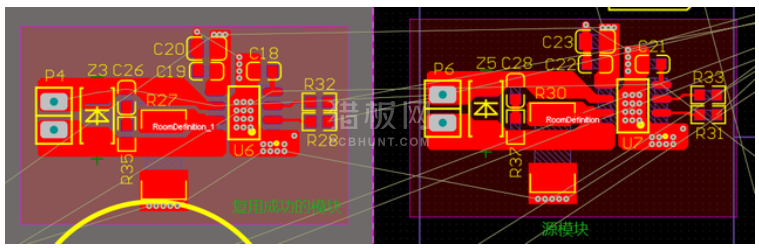

6、确定后模块复用就完成了。效果如下，元件，布线，铜皮，过孔以及元件编号的位置摆放都和源?？橐荒Ｒ谎?。
