以pads为例分析如何准确的规划信号流向
新闻资讯
发布时间：2020-12-21 11:54:31
1168
每一款产品包含了音视频，模拟，数字，电源管理这些典型的电路?？?，理清信号流向图有助于我们更好的提高布局的效率和正确性，大家都知道，布局的好坏直接影响到布线的速度，质量和效果。因此，如何正确的规划信号流向图显得非常重要。
有时候，方案设计公司或硬工都会提供信号框图。今天就是在没有信号框图的情况下，教大家如何准确的规划信号流向。由于本人水平有限，不足之处，还请打家见谅。
下面以pads为例，来和大家分析。

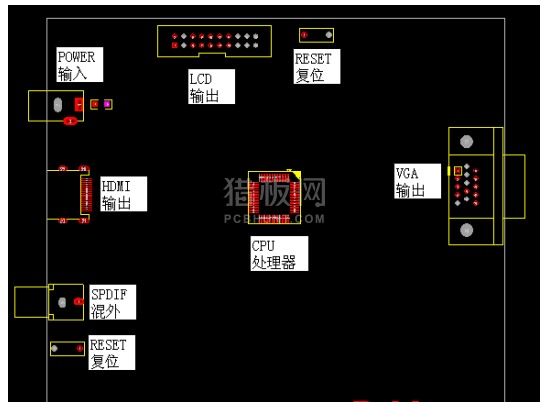

一、 根据结构图，优先摆放需定位的器件.
二、进行?？榛季?。

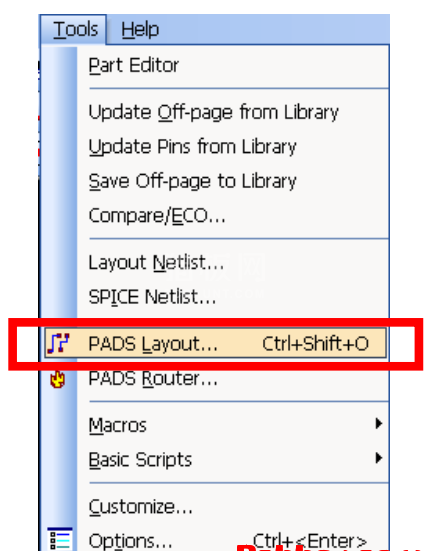

1、在 pads logic 软件界面，执行 TOOLS->PADS layout Link,将 SCH 与 PCB 进行链接。

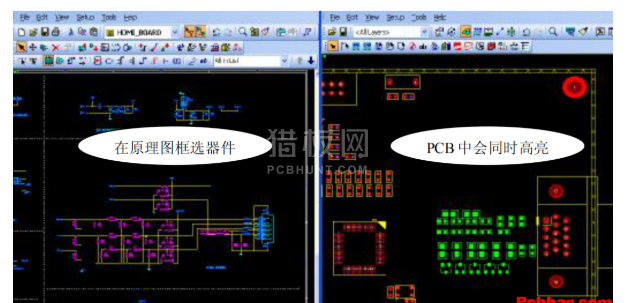

2. 利用 SCH 与 PCB 的交互，将各电路的器件进行?？榛季?
