PCB邮票孔是什么？邮票孔制造要求及过程
新闻资讯
发布时间：2020-11-19 11:30:43
4079
通过对于PCB电路板边缘的孔或通孔做电镀石墨化。切割板边以形成一系列半孔。这些半孔就是我们所说的邮票孔焊盘。
1、邮票孔的缺点
①：是板分开后有锯子状有人叫狗牙状。很容易挡到外壳，有时需要用剪刀剪掉。所以在设计过程要预留位置，一般是把板缩小。
②：增加成本。邮票孔最小是1.0MM孔，那么这1MM尺寸是算在板里面的。
2、普邮票孔作用
一般PCB是V-CUT，如果碰到异型或圆型板才有可能用到邮票孔。板与板（或空板）之间用邮票孔连接，主要起到支承作用，板不会散掉?？５幕?，模具不会塌踏。。最常见的是用它们来创建PCB独立?？?，比如Wi-Fi、蓝牙或者核心板模块，然后将其用作在PCB组装过程中放置在另一个板上的独立部件。
3、邮票孔一般间距
0.55mm~~3.0mm（具体视情况而定，常用1.0mm，1.27mm）

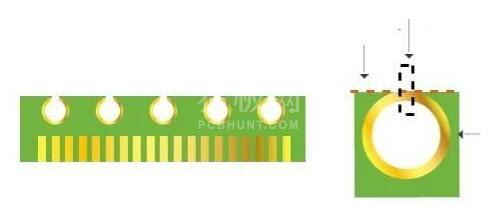

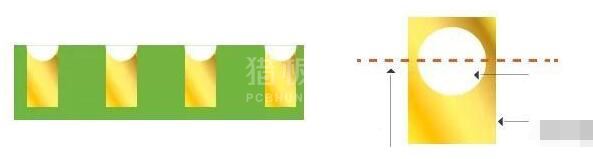

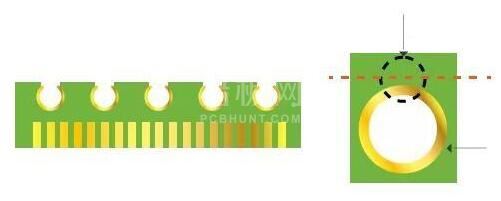

邮票孔主要有哪几种类型
1、半孔
2、半孔较小的孔
3、与板边缘相切的孔
4、邮票孔要求
根据电路板的需要和最终用途，需要满足一些设计属性。例如：
①尺寸：建议使用尽可能大的尺寸。
②表面处理：取决于电路板的最终用途，但建议使用ENIG。
③OL垫设计：建议在顶部和底部使用尽可能大的OL垫。
④孔数：这取决于设计; 然而，众所周知，孔数量越少，PCB组装过程就越困难。

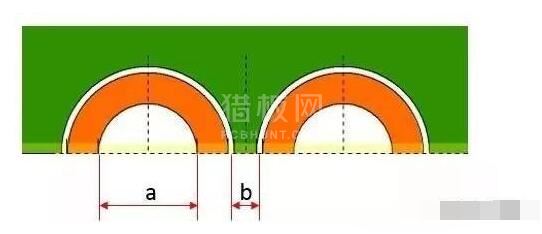

标准PCB和高级PCB均提供镀半孔。对于标准PCB设计，c形孔的最小直径为1.2 mm。如果您需要较小的c形孔，两个镀半孔之间的最小距离为0.55 mm。
邮票孔制造过程
首先，在板的边缘上照常制作整个电镀通孔。然后使用铣削工具将孔与铜一起切成两半。由于铜更难以磨削并且可能导致钻头断裂，因此以更高的速度使用重型铣削钻头。这样可以获得更光滑的表面。然后在专用站中检查每个半孔，并在必要时进行去毛刺。这样就可以制作出我们想要的邮票孔了。
